我公司生產的全焊接球閥采用整體焊接結構，閥體及邊閥體由A105整體鍛造成型，無十字縫、拼接縫及角焊縫，顯著提升了閥體強度和承壓能力。球體結構緊湊，無應力集中點，可有效抵抗供熱管網中的軸向應力。
焊接工藝采用氬弧焊打底，確保熔深符合國家標準；表面采用埋弧焊蓋面，大幅提高焊縫強度與韌性，保障閥門無外泄漏。
閥座采用三道復合密封結構：
第一道為低壓彈簧加載密封，實現零泄漏；
第二道為介質推動的高壓軟密封，確保高壓密封可靠；
第三道為金屬密封，在軟密封失效時仍可切斷介質。
密封結構呈倒鉤組合式設計，有效防止被介質吹出或切壞，保障閥門密封性能滿足30年以上工況要求。
工作原理
該球閥工作原理為，驅動裝置施加轉矩傳遞至閥桿，啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動，使其旋轉90°。由啟閉件通道與袖管通道重合或垂直，判斷球閥啟閉狀態。
閥門結構特點

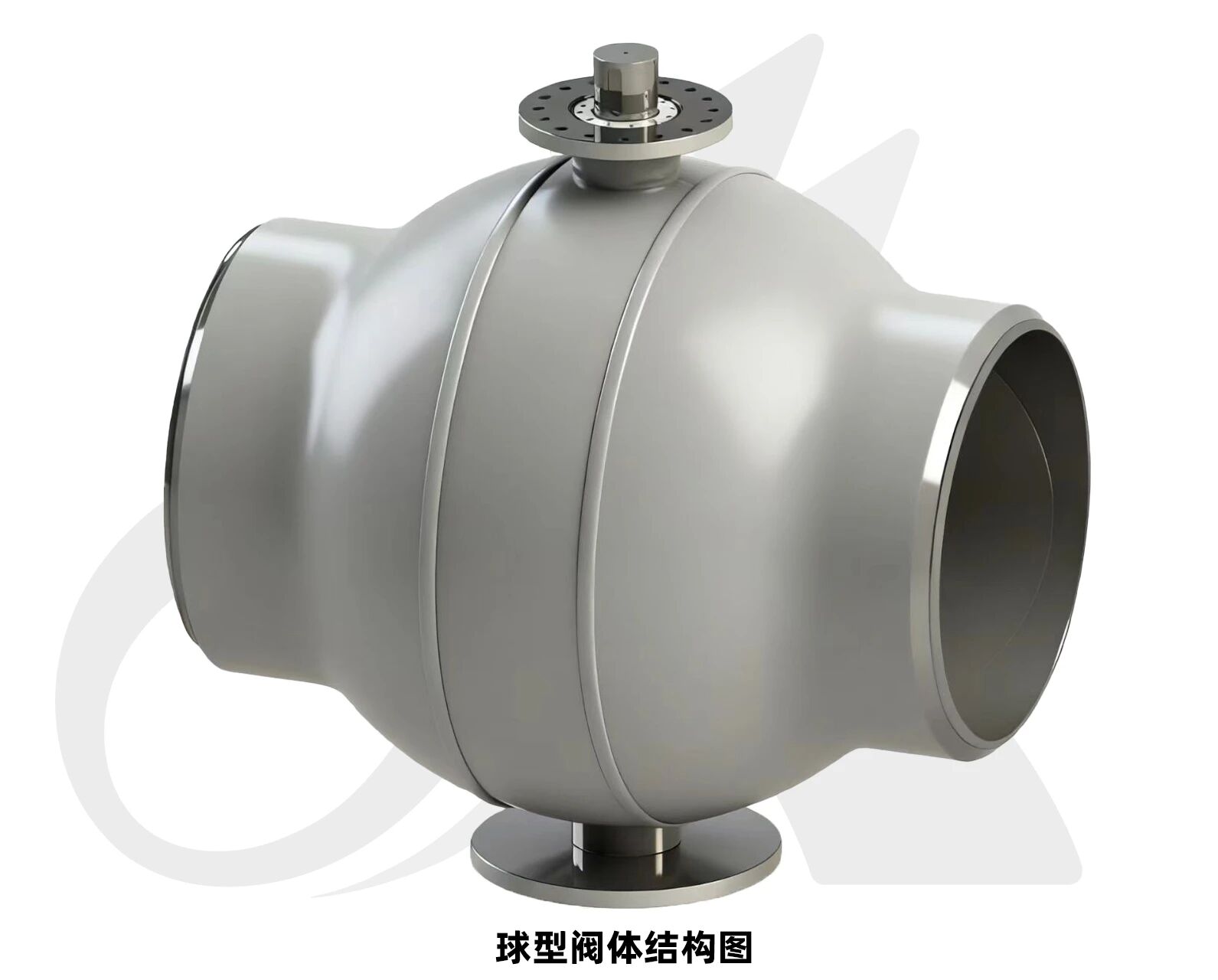

閥體
閥體及邊閥體采用A105整體鍛造成型，無十字焊縫、無拼接焊縫、無角焊縫，極大的提升了閥體的強度及承壓能力。
球體

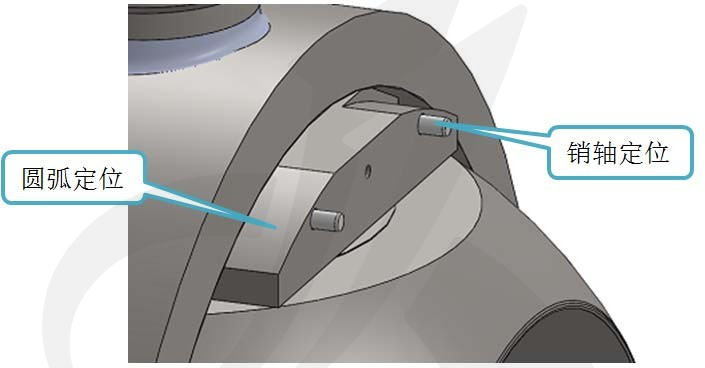

球體為304精細研磨不銹鋼空心球+表面處理 。球體的固定采用雙支撐板、雙重定位技術。
閥座材質及密封性能
閥座結構為雙閥座、雙向密封、DBB雙截斷和泄放、DIB雙活塞效應、閥腔自動泄壓、軟硬雙重密封結構，零泄漏，進口端和出口端同時都能承受全壓差，并配置閥腔自泄壓裝置，泄放壓力為1.1～1.33PN。
閥座密封設計采用三道密封結構。
預緊彈簧
預緊彈簧在閥座結構里主要起到密封圈在受到磨損的情況下能自我修復，保證密封圈的密封性。
閥桿
閥桿為整體鍛造成型，無焊接連接。閥桿與球體為分離式，防吹出設計。閥桿密封采用多重密封。閥桿具有足夠的強度，保證閥桿與球體的連接處在使用各類驅動裝置進行操作時其不會產生永久變形或損傷。
防火設計
閥門設計符合API 6FA/API 607標準的要求，并通過了防火測試，閥門具有復合密封效應：初級為金屬密封，次級為非金屬密封。
防靜電設計
所有球閥均按ISO 17292標準要求設計防靜電功能，防靜電結構設計采用彈簧- 鋼球式靜電引出裝置。

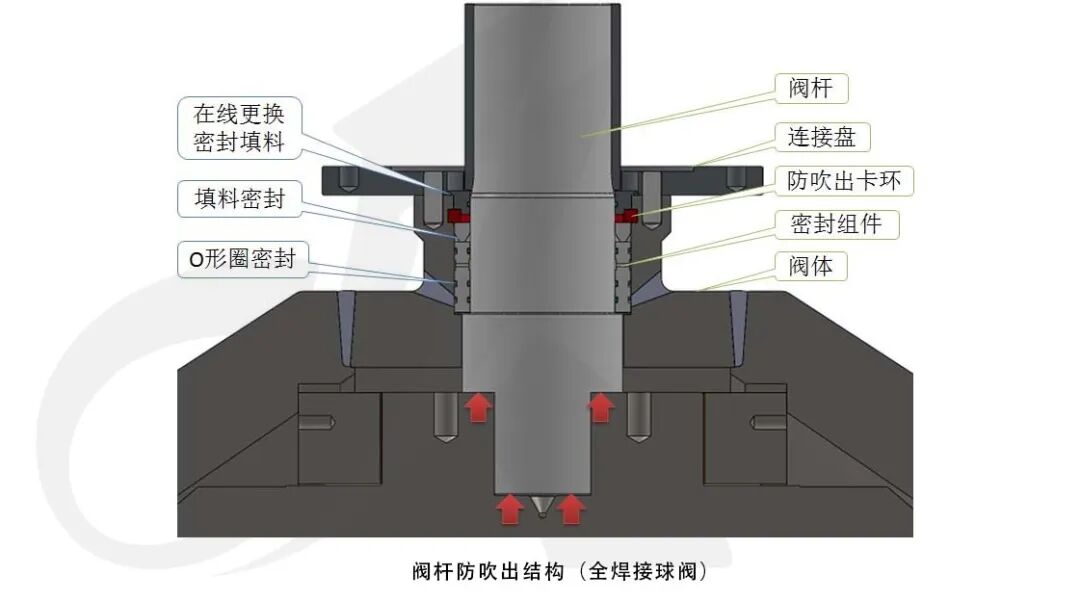

防吹出設計
閥桿防吹出設計符合標準API 6D、ASME B16.34的要求。
閥桿防吹出設計符合標準API 6D、ASME B16.34的要求。

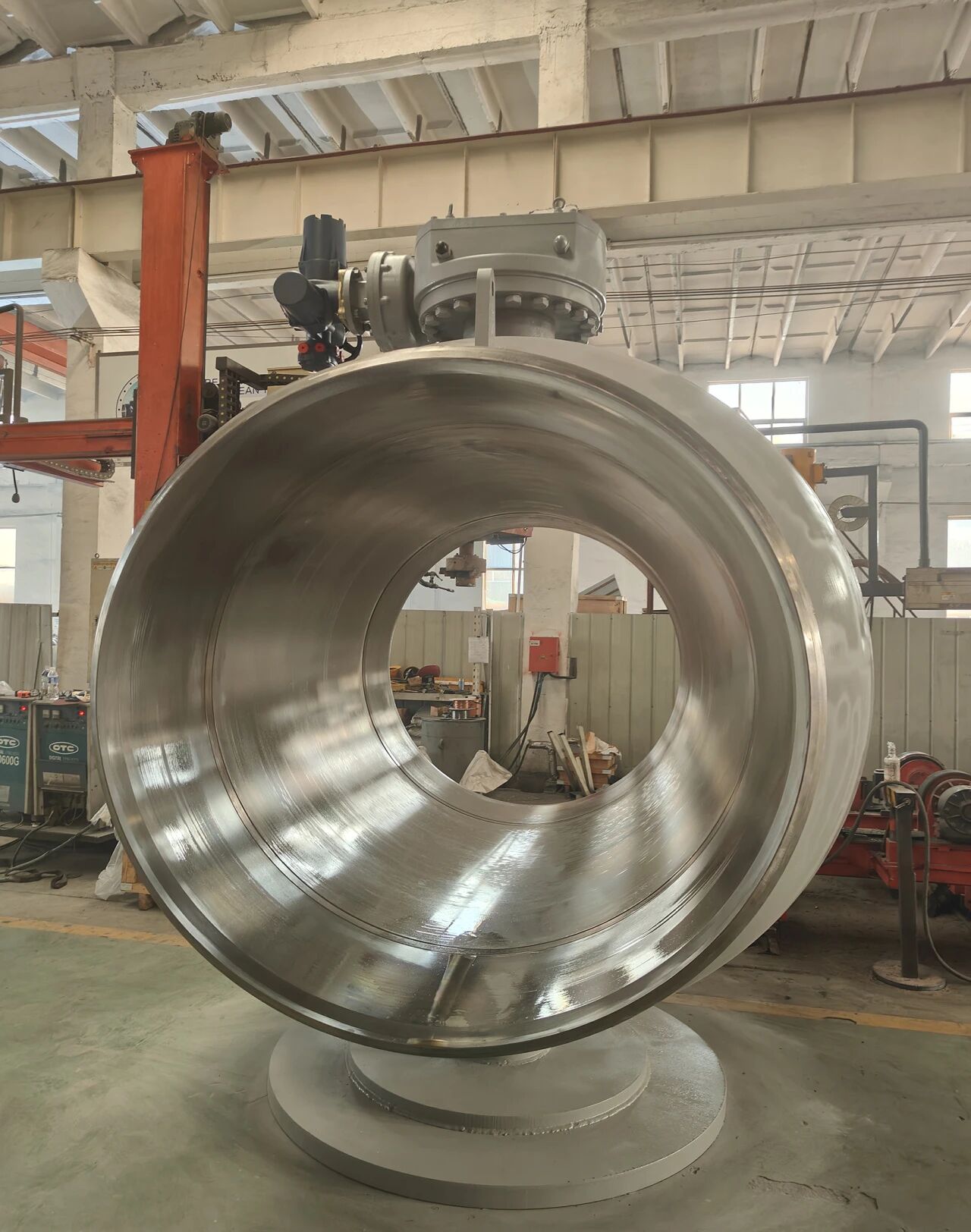

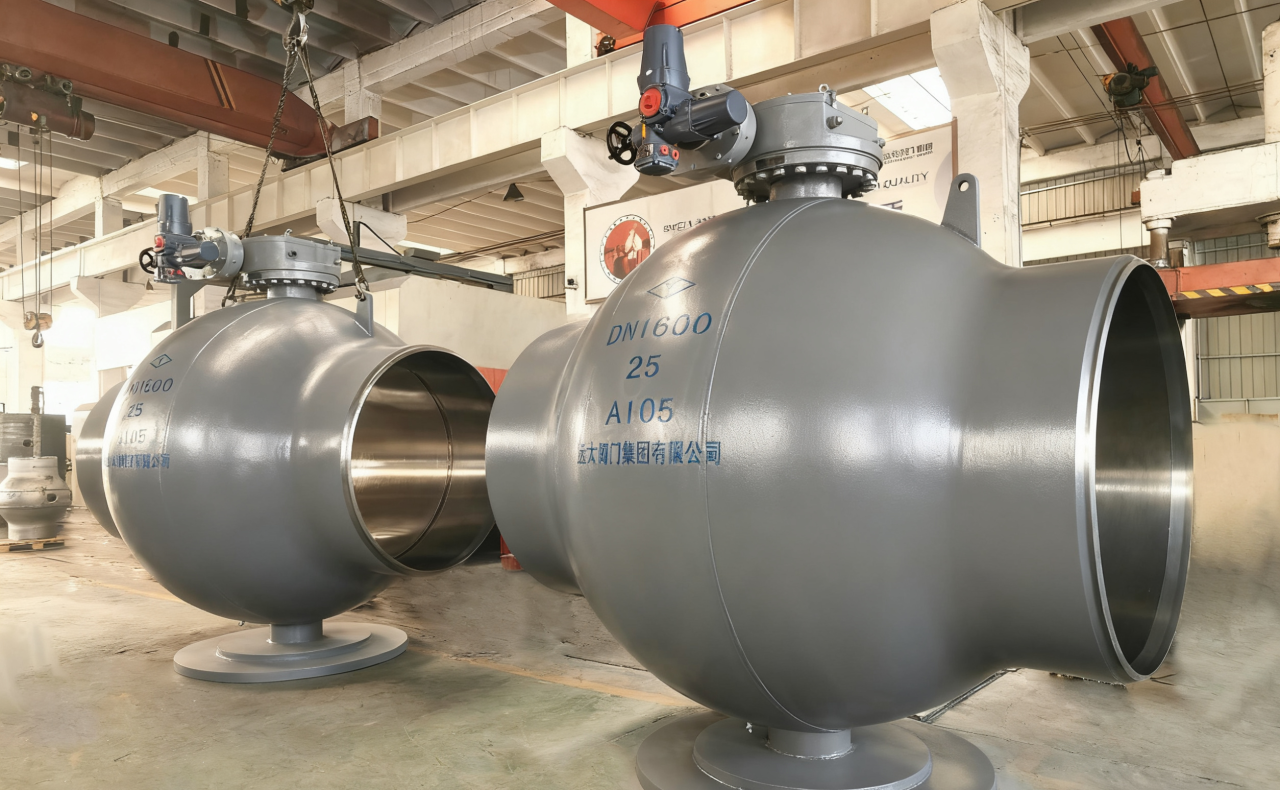

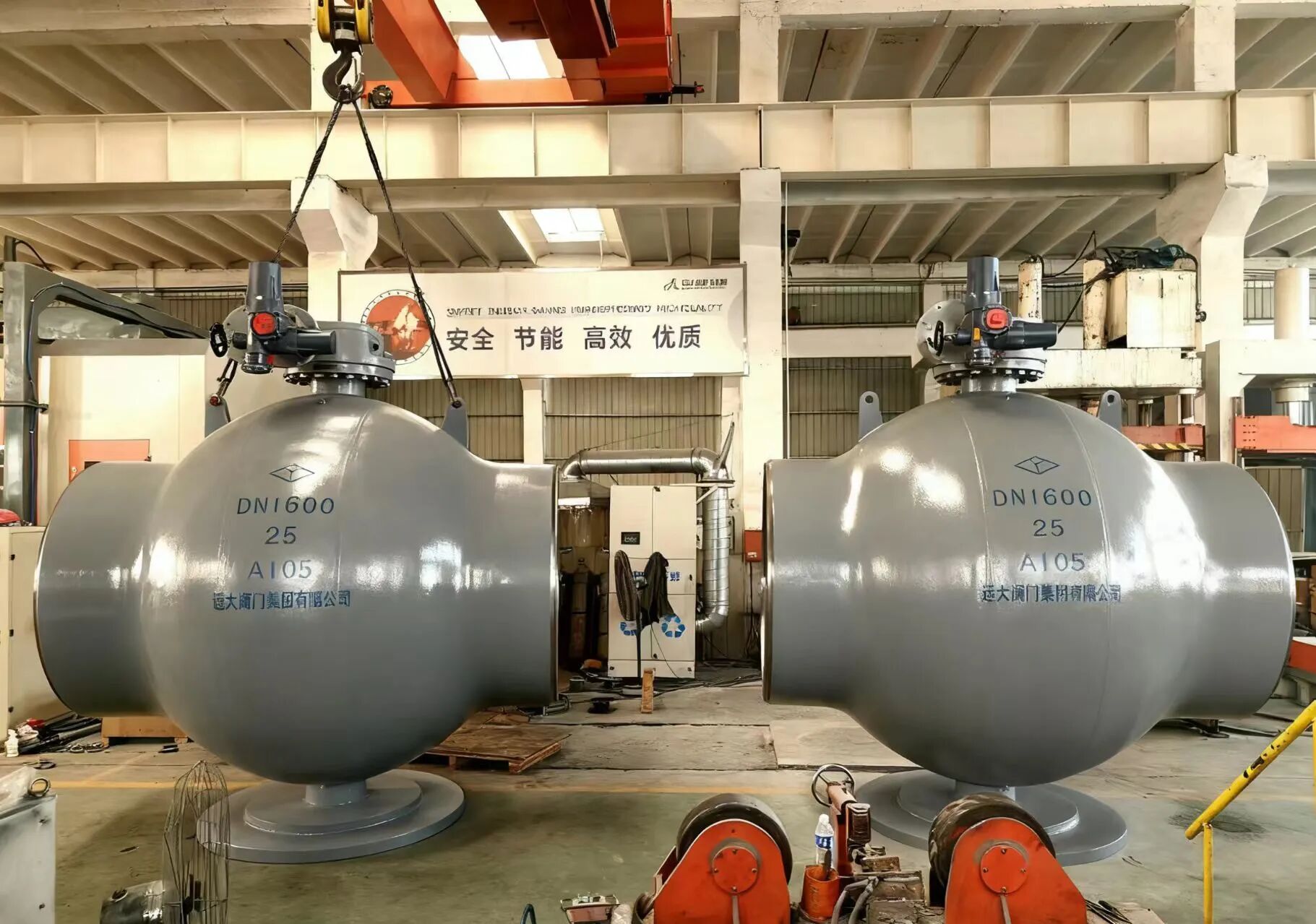

成品圖展示
